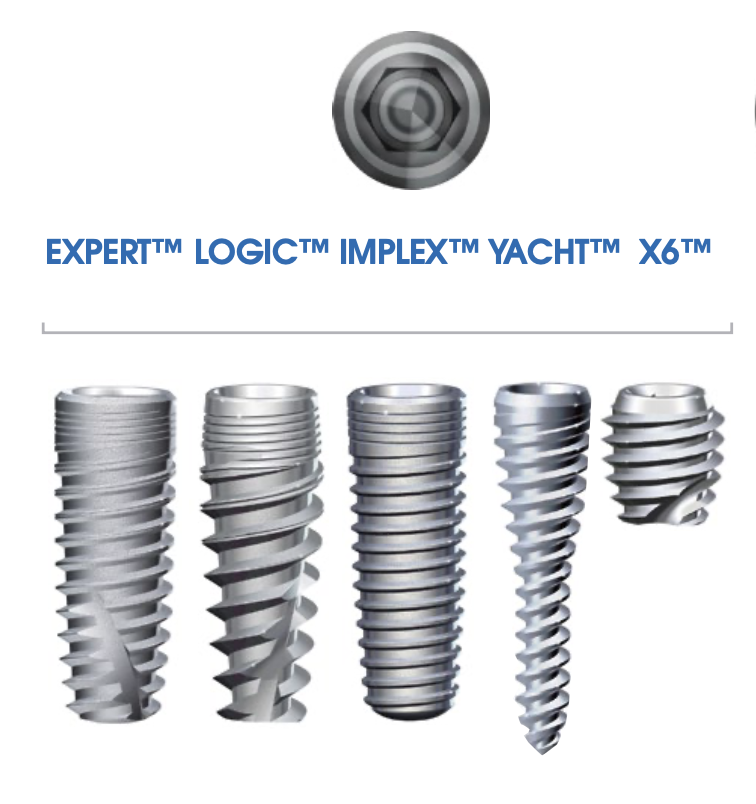

Имплантаты HI-TECH Коническое Соединение LOGIC, IMPLEX, EXPERT, YACHT, X6 заглушка в комплекте
LOGIC - Самонарезающиеся имплантаты изготовленные из коммерчески чистого титана "Grade 4", заглушка в комплекте
Революционный имплантат, объединивший в себе самые последние находки и концепции мировой стоматологии
Корневидный самонарезающийся имплантат
для установки в кость III или IV типа и лунку удаленного зуба
Технически чистый титан CP4
Интегрированная титановая поверхность до самого верха
Коническое шестигранное соединение
Встроенная функция переключения и смены платформ
Уплотнение кости в зоне введения
Непревзойденная первичная стабильность даже в мягкой кости
Широкий выбор ортопедических компонентов
Подходит для всех показаний и хирургических протоколов
Диаметр 3.0 для участков с ограниченным межзубным пространством
Расширяющийся корневидный корпус имплантата и резьба с изменяющимся профилем обеспечивают постепенное уплотнение кости в зоне введения, так называемый «эффект остеотома». Это обеспечивает непревзойденную первичную стабилизацию даже в мягкой кости 3 и 4 типов.
Сужающаяся в обратную сторону шейка имплантата позволяет получить больший объем альвеолярной кости вокруг коронарной части имплантата, что, в свою очередь, улучшает адаптацию мягких тканей и способствует созданию розовой эстетики.
Клиницисты, протезирующие на имплантатах, по достоинству оценят новое шестигранное коническое соединение со встроенной функцией смены платформы. Коническое соединение обладает высокой механической прочностью и обеспечивает точное и плотное соединение без микрозазоров, а встроенная функция переключения платформ, способствует формированию большего объема мягкой ткани в месте соединения имплантат – абатмент.
Протокол установки имплантатов «LOGIC TM» :
Имплантат Logic рекомендован для установки в кость III-IV типа
и лунку удаленного зуба. Имплантаты с внутренним коническим
соединением устанавливаются субкрестально на 1.5 - 2 мм.
1) Откиньте лоскут, при помощи пиковидной фрезы LD сделайте первую остеотомию на глубину 6 мм.
2) Фрезой PD (2,0 мм), сформируйте остеотомическое отверстие глубиной на 1.5-2 мм больше устанавливаемого имплантата, руководствуясь контрастной маркировкой фрезы. (рис. 1)
3) Сделайте контрольный снимок с установленным в остеотомическое отверстие пином параллельности.
4) Последовательно расширьте остеотомическое отверстие параллельными фрезами, согласно длине и диаметру имплантата, используйте при необходимости пин параллельности PT. Глубина отверстия должна превышать длину имплантата на 1.5-2 мм.
5) При установке имплантата в кость I-II типа используйте метчик для нарезки резьбы L-BT (3,5/4,3/5,0). Заглубите метчик согласно длине устанавливаемого имплантата. (рис. 2)
6) Используя короткий (NL/SL-FT S) или длинный имплантовод (NL/SL-FT L), установите имплантат, погрузив его ниже уровня кости на 1.5-2 мм.
Использование параллельных фрез NTD 2.95/3.4, GTD 3.8/4.2 или WTD 4.5/4.9 может привести к потере первичной стабильности.
Стабилизация 15 н/см – установите на имплантат заглушку (ключ SHT).
Стабилизация 15-35 н/см – установите на имплантат заглушку или ФДМ (ключ SHT).
Стабилизация 35-45 н/см – установите на имплантат временный абатмент, ФДМ или заглушку (ключ SHT).
• НЕ ПРЕВЫШАЙТЕ усилие 45 н/см при установке имплантата во избежание гиперкомпрессии кости. • НЕ ПРЕВЫШАЙТЕ усилие 15 н/см при фиксации заглушки, ФДМ, временного абатмента.
IMPLEX TM
Имплантат показан для любых клинических ситуаций
Корневидный имплантат
Технически чистый титан CP4
Интегрированная титановая поверхность до самого верха
Коническое шестигранное соединение
Встроенная функция переключения и смены платформ
Широкий выбор ортопедических компонентов
Подходит для всех показаний и хирургических протоколов
Имплантат, объединивший макродизайн самого популярного корневидного имплантата и самое современное коническое гексагональное соединение со встроенной функцией смены платформы. Корневидный дизайн имплантата, копирующий форму корня естественного зуба, обеспечивает стабилизацию в любом типе кости.
Клиницисты, протезирующие на имплантатах, по достоинству оценят новое шестигранное коническое соединение со встроенной функцией смены платформы. Коническое соединение обладает высокой механической прочностью, и обеспечивает точное и плотное соединение без микрозазоров, а встроенная функция смены платформы предоставляет место для формирования большего объема мягкой ткани в месте соединения имплантат – абатмент.
Протокол установки имплантатов «IMPLEX TM» :
Имплантаты с внутренним коническим соединением устанавливаются субкрестально на 1.5 - 2 мм.
1) Откиньте лоскут, при помощи пиковидной фрезы LD сделайте первую остеотомию на глубину 6 мм.
2) Фрезой PD (2,0 мм), сформируйте остеотомическое отверстие глубиной на 1.5-2 мм больше устанавливаемого имплантата, руководствуясь контрастной маркировкой фрезы. (рис. 1)
3) Сделайте контрольный снимок с установленным в остеотомическое отверстие пином параллельности.
4) Последовательно расширьте остеотомическое отверстие согласно длине и диаметру имплантата, используйте при необходимости пин параллельности PT. Глубина отверстия должна превышать длину имплантата на 1.5-2 мм.
5) При установке имплантата в кость I-II типа используйте метчик для нарезки резьбы V-BT (3,5/4,3/5,0). Заглубите метчик согласно длине устанавливаемого имплантата. (рис. 2)
6) Используя короткий (NL/SL-FT S) или длинный имплантовод (NL/SL-FT L), установите имплантат, погрузив его ниже уровня кости на 1.5-2 мм.
7) Стабилизация 15 н/см – установите на имплантат заглушку (ключ SHT).
Стабилизация 15-35 н/см – установите на имплантат заглушку или ФДМ (ключ SHT).
Стабилизация 35-45 н/см – установите на имплантат временный абатмент или ФДМ или заглушку (ключ SHT).
• НЕ ПРЕВЫШАЙТЕ усилие 45 н/см при установке имплантата во избежание гиперкомпрессии кости. • НЕ ПРЕВЫШАЙТЕ усилие 15 н/см при фиксации заглушки, ФДМ, временного абатмента.
EXPERT TM
Уникальный дизайн имплантата, сочетающий конденсирующие свойства имплантата LOGIC и простоту установки IMPLEX
Особенности
Корневидный имплантат с самонарезающейся резьбой Технически чистый титан CP4
Интегрированная поверхность до самого верха или фрезерованная шейка
Коническое шестигранное соединение
Встроенная функция смены и переключения ортопедических платформ
Широкий выбор ортопедических компонентов Высокая первичная стабилизация Универсальный имплантат для любых показаний
Имплантат, объединивший в себе простоту установки IMPLEX, превосходную первичную стабилизацию LOGIC,
и самое современное гексагональное коническое соединение со встроенной функцией смены и переключения
ортопедических платформ. Корневидный дизайн имплантата, копирующий форму корня естественного зуба,
с самонарезающейся резьбой, обеспечивают стабилизацию в любом типе кости.
Клиницисты, протезирующие на имплантатах, по достоинству оценят новое коническое соединение со встроенной функцией смены и переключения ортопедических платформ. Коническое соединение обладает высокой механической прочностью, обеспечивает точное и плотное соединение без микрозазоров, а встроенная функция переключения платформ предоставляет место для формирования большего объема мягкой ткани в месте соединения имплантат-абатмент.
Имплантаты с внутренним коническим соединением устанавливаются субкрестально на 1.5 - 2 мм.
Протокол установки имплантатов «EXPERT TM» корневидными фрезами:
1) Откиньте лоскут, при помощи пиковидной фрезы LD сделайте первую остеотомию на глубину 6 мм.
2) Фрезой PD (2,0 мм), сформируйте остеотомическое отверстие глубиной на 1.5-2 мм больше устанавливаемого
имплантата, руководствуясь контрастной маркировкой фрезы. (рис. 1)
3) Сделайте контрольный снимок с установленным в остеотомическое отверстие пином параллельности.
4) Последовательно расширьте остеотомическое отверстие согласно длине и диаметру имплантата,
используйте при необходимости пин параллельности PT. Глубина отверстия должна превышать длину имплантата на 1.5-2 мм.
5) При установке имплантата в кость I-II типа используйте метчик для нарезки резьбы E-BT (3,5/4,3/5,0). Заглубите метчик согласно длине устанавливаемого имплантата. (рис. 2)
6) Используя короткий (NL/SL-FT S) или длинный имплантовод (NL/SL-FT L), установите имплантат, погрузив его ниже уровня кости на 1.5-2 мм.
Протокол установки имплантатов «EXPERT TM» параллельными фрезами:
1) Откиньте лоскут, при помощи пиковидной фрезы LD сделайте первую остеотомию на глубину 6 мм.
2) Фрезой PD (2,0 мм), сформируйте остеотомическое отверстие глубиной на 1.5-2 мм больше устанавливаемого
имплантата, руководствуясь контрастной маркировкой фрезы. (рис. 1)
3) Сделайте контрольный снимок с установленным в остеотомическое отверстие пином параллельности.
4) Расширьте остеотомическое отверстие фрезами согласно длине и диаметру имплантата.
Для установки в кость I или II типа используйте метчики E-BT (3.5/4.3/5.0) или параллельные фрезы NTD 2.95/3.4,
GTD 3.8/4.2 или WTD 4.5/4.9. Фрезы имеют цветовую маркировку двумя полосами.
5) Используя короткий (NL/SL-FT S) или длинный имплантовод (NL/SL-FT L), для установки и стабилизации имплантата динамометрическим ключом или угловым наконечником.
Для установки имплантатов NPX 4.3 длиной 18, 20, 22 мм используйте фрезы STD 3.2L - 22 мм и GTD 3.65L - 22 мм. (рис. 3)
Имплантат NPX 4.3*22 поставляется с присоединенным трансфером-имплантоводом, без заглушки. Установите имплантат в остеотомическое отверстие, удерживая его за трансфер-имплантовод, до первичной фиксации имплантата, открутите трансфер-имплантовод отверткой, заглубите имплантат на требуемую глубину при помощи имплантоводов SL-FT S/L.
Стабилизация 15 н/см – установите на имплантат заглушку (ключ SHT).
Стабилизация 15-35 н/см – установите на имплантат заглушку или ФДМ (ключ SHT).
Стабилизация 35-45 н/см – установите на имплантат временный абатмент или ФДМ или заглушку (ключ SHT).
• НЕ ПРЕВЫШАЙТЕ усилие 45 н/см при установке имплантата во избежание гиперкомпрессии кости.
• НЕ ПРЕВЫШАЙТЕ усилие 15 н/см при фиксации заглушки, ФДМ, временного абатмента.
Имплантат Yacht TM объединяет преимущества коротких имплантатов и имплантатов с параллельными стенками
Особенности
Корневидный имплантат
Технически чистый титан CP4
Интегрированная титановая поверхность до самого верха
Коническое шестигранное соединение
Встроенная функция переключения и смены платформ
Широкий выбор ортопедических компонентов
Подходит для всех показаний и хирургических протоколов
Yacht – это новый имплантат, произведенный по технологии TiS© (Tilting implant System – технология объединения имплантатов, наклоненных в сторону имеющейся кости, в систему при помощи мостовидного протеза). Технология сочетает в себе преимущества коротких, тонких имплантатов, имплантатов с коническим соединением, имплантатов с параллельными стенками и имплантатов корневидной формы с агрессивной и неагрессивной резьбой. Идеальное решение для установки под углом в условиях дефицита кости.
- Коническое внутреннее шестигранное соединение
- Единая ортопедическая платформа 4.3/5.0
- Агрессивная резьба
- Возможность бикортикальной стабилизации
- Титан марки Grade 4
Протокол установки имплантатов «YACHT TM» :
Имплантаты с внутренним коническим соединением устанавливаются субкрестально на 1.5 - 2 мм.
1) Откиньте лоскут, при помощи пиковидной фрезы LD сделайте первую остеотомию на глубину 8 мм.
2) Фрезой PD 2.0L мм cформируйте остеотомическое отверстие глубиной на 1.5-2 мм больше устанавливаемого имплантата, руководствуясь контрастной маркировкой фрезы. (рис. 1)
3) Сделайте контрольный снимок с установленным в остеотомическое отверстие пином параллельности.
4) Последовательно фрезами FSD 2,5 мм, STD 3,2 мм и GTD 3,65 углубитесь на 8 мм для установки имплантата YACHT 4.3.
5) Фрезой WTD 4,3 мм углубитесь на 8 мм для установки имплантата YACHT 5.0.
6) Используйте имплантовод LIT для установки и стабилизации имплантата угловым наконечником или динамометрическим ключом с перехрдником RAD. Установите имплантат, погрузив его ниже уровня кости на 1.5-2 мм.
7) Отсоедините трансфер-имплантовод от установленного имплантата, выкрутив винт при помощи отвертки SHT. Стабилизация 15-35 н/см – установите на имплантат заглушку или ФДМ (ключ SHT).
Стабилизация 35-45 н/см – установите на имплантат временный абатмент или ФДМ или заглушку (ключ SHT).
• НЕ ПРЕВЫШАЙТЕ усилие 45 н/см при установке имплантата во избежание гиперкомпрессии кости. • НЕ ПРЕВЫШАЙТЕ усилие 15 н/см при фиксации заглушки, ФДМ, временного абатмента.
Лучший выбор при дефиците высоты альвеолярного гребня LOGIC X6 TM
Особенности
Корневидный ультракороткий имплантат с самонарезающейся резьбой
Технически чистый титан CP4
Интегрированная поверхность до самого верха
Современное коническое соединение
Встроенная функция переключения и смены платформ
Уплотнение кости в зоне введения
Непревзойденная первичная стабильность даже в мягкой кости
Широкий выбор ортопедических компонентов
Имплантат выбора при дефиците высоты альвеолярного гребня. Расширяющийся корневидный корпус
имплантата с изменяющимся профилем обеспечивает постепенное уплотнение кости в зоне введения, так
называемый «эффект остеотома». Это обеспечивает непревзойденную первичную стабилизацию даже
в мягкой кости 3 и 4 типов.
Современное коническое соединение со встроенной функцией смены платформы облегчает работу доктора и способствует формированию большего объема мягкой ткани в месте соединения имплантат – абатмент.
Протокол установки имплантатов «X6тм»:
Имплантаты с внутренним коническим соединением устанавливаются субкрестально на 1.5 - 2 мм.
1) Откиньте лоскут, при помощи пиковидной фрезы LD сделайте первую остеотомию на глубину 6 мм.
2) Фрезой PD (2,0 мм), сформируйте остеотомическое отверстие глубиной на 1.5-2 мм больше устанавливаемого имплантата, руководствуясь контрастной маркировкой фрезы. (рис. 1)
3) Сделайте контрольный снимок с установленным в остетомическое отверстие параллелометром.
4) Последовательно расширьте остеотомическое отверстие параллельными фрезами, согласно длине и диаметру имплантата, используйте при необходимости пин параллельности PT. Глубина отверстия должна превышать длину имплантата на 1.5-2 мм.
5) При установке имплантата в кость I-II типа используйте метчик для нарезки резьбы E-BT (3,5/4,3/5,0). Заглубите метчик, согласно длине устанавливаемого имплантата.
6) Используя короткий (NL/SL-FT S) или длинный имплантовод (NL/SL-FT L), установите имплантат, погрузив его ниже уровня кости на 1.5-2 мм.
7) Стабилизация 15 н/см – установите на имплантат заглушку (ключ SHT).
Стабилизация 15-35 н/см – установите на имплантат заглушку или ФДМ (ключ SHT).
Стабилизация 35-45 н/см – установите на имплантат временный абатмент или ФДМ или заглушку (ключ SHT).
• НЕ ПРЕВЫШАЙТЕ усилие 45 н/см при установке имплантата во избежание гиперкомпрессии кости. • НЕ ПРЕВЫШАЙТЕ усилие 15 н/см при фиксации заглушки, ФДМ, временного абатмента.
